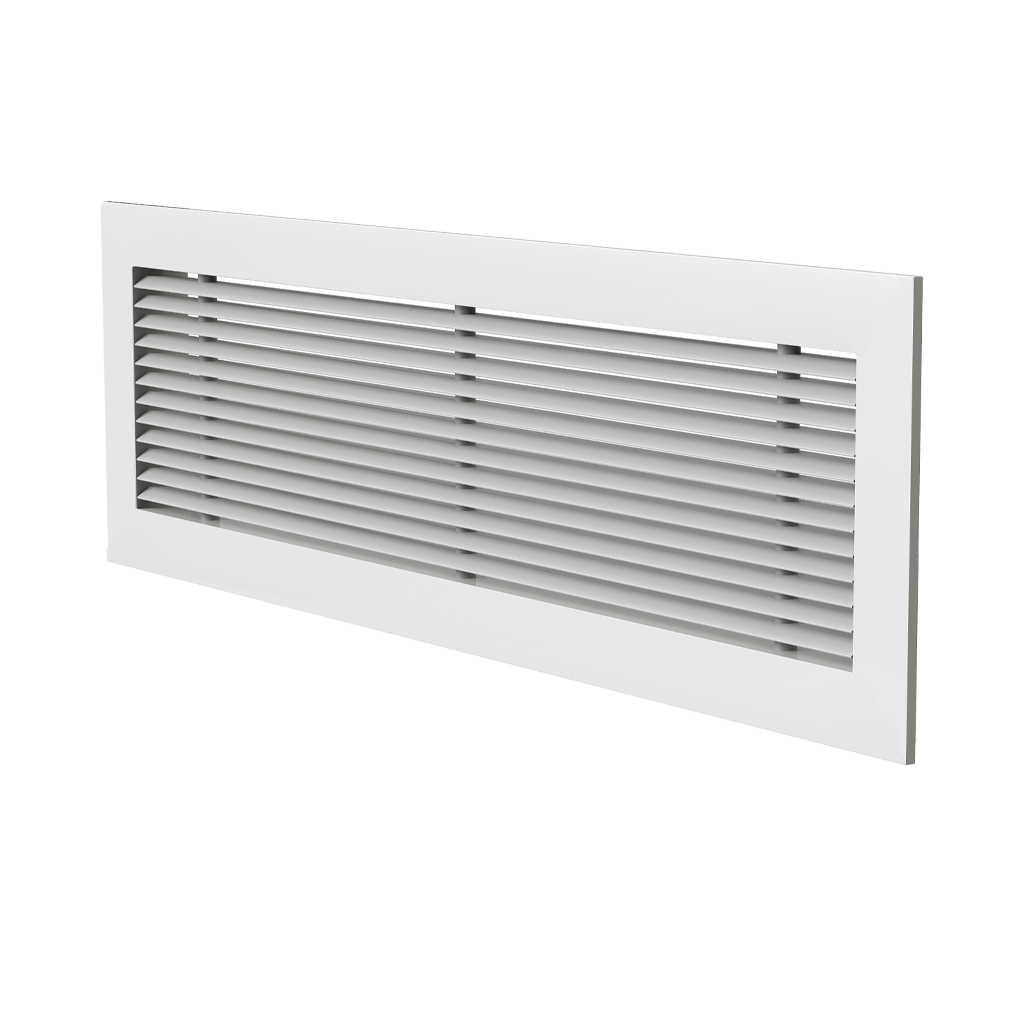

دریچه خطی 30 درجه یک طرفه

مشخصات محصول:

توضیح کوتاه محصول:

۷ روز ضمانت بازگشت بی قید و شرط

گارانتی ۲۵ ماهه اطلس کوشا

هیچ محصول قابل سفارشی یافت نشد.

دریچه خطی 30 درجه در دو نوع یک طرفه و دو طرفه تولید می‌گردد که نوع یک طرفه آن جهت کاربرد در قسمت پیشانی دیوار و یا سقف کنار دیوار جانبی و نوع دو طرفه آن در سقف دور از دیوارهای جانبی مورد استفاده قرار می‌گیرند. این نوع دریچه هوا در مدل یک طرفه بر روی دیوار جانبی تا سقف 4 متر مناسب بوده و به منظور حفظ زیبایی عرض دریچه می‌بایست از ارتفاع آن بیشتر باشد. باید دقت شود پره‌های این مدل دریچه بصورت ثابت بوده و قابلیت جابجایی پره جهت تنظیم پرتاب هوا در جهات مختلف وجود ندارد همچنین در مواردی از این نوع دریچه در سیستم کانال‌کشی هوای برگشت نیز استفاده می‌شود.

دریچه‌های خطی تولید شده در موسسه فنی شاهرخی در انواع ابعاد قاب و شکل پروفیل پره جهت پوشش انواع سلیقه‌ها و نیازهای آئرودینامیکی مشتریان گرامی از مرغوب‌ترین پروفیل‌های فابریک آلومینیومی اکسترود شده به همراه رنگ ایکترواستاتیک کوره‌ای تولید می‌گردند. این دریچه‌های تنظیم هوا جهت کاربردهای متنوعی مورد استفاده قرار می‌گیرند. می‌توان از دریچه‌های خطی در دهش یا مکش (تخلیه یا برگشت هوا)، روی دیوار یا سقف و حتی روی کنج دیوارها استفاده کرد. با توجه به ثابت بودن پره‌های این دریچه‌ها قابلیت تولید در طول‌های زیاد و همچنین به‌صورت یک سرباز و دوسر باز جهت قرار گرفتن در کنار هم در مواردی که طول موردنیاز دریچه از حداکثر طول قابل‌تولید (دو و نیم متر) بیشتر است نیز وجود دارد. با استفاده از این قابلیت‌ها می‌توان انواع نیازهای معماری را نیز برطرف نمود. شایان‌ ذکر است انتخاب ارتفاع کم به نسبت طول دریچه خطی بر زیبایی بصری آن می‌افزاید.

دریچه خطی 30 درجه همانطور که از نامش پیداست هوای عبوری از خود را با 30 درجه تغییر زاویه جهت حرکت هوا، از خود عبور می‌دهد. این مدل از دریچه‌های خطی دارای سطح مفید مناسب و افت فشار کم است. با توجه به پروفیل پره مورد استفاده در دریچه‌های خطی 30 درجه مدل‌های مختلفی مانند دریچه‌های خطی 30 درجه دو طرفه قابل تولید می‌باشند.

دریچه‌های خطی 30 درجه دو طرفه عموما در سقف دور از دیوارهای جانبی مورد استفاده قرار می‌گیرند. همچنین این مدل دریچه به دلیل داشتن دید کم داخل دریچه مناسب جهت هوای برگشت سقفی و یا نصب در داخل دریچه بازدید زیرفن کویل می‌باشد. علاوه بر این با ترکیب‌های مختلف از ردیف‌های عمودی و افقی این پره‌ها الگو‌های پخش متنوعی مانند سه طرفه و چهار طرفه و … نیز قابل تولید است.

از کاربردهای این مدل می‌توان به استفاده در فضاهایی که طول پرتاب بلند با تغییر زاویه 30 درجه در دریچه مورد نیاز است از جمله فضاهایی که طول پرتاب مورد نیاز نصف ارتفاع سقف باشد اشاره نمود. شایان ذکر است در صورت نیاز می‌توان پره‌های این مدل از دریچه‌های خطی را به صورت عمودی مونتاژ و بهره برداری نمود.‌

جهت افزایش فشار پشت دریچه خطی و همگن و یکنواخت کردن جریان خروجی در طول دریچه از پلنیوم باکس‌ها می‌توان استفاده نمود که هم به صورت مونتاژ و هم غیر مونتاژ به مشتریان گرامی ارائه می‌گردند. علاوه بر این با استفاده از اتصال کانال‌های فلکسیبل، بین کانال اصلی و پلنیوم باکس‌ها خطا‌های اجرای کانال و همچنین هزینه اجرای کانال کاهش می‌یابد.

نصب دریچه خطی:

نصب اين دريچه‌ها بوسيله پيچ‌های خودكار و بر روی قاب چوبی نصب شده بر لبه كانال صورت می‌پذيرد لذا بر روی انواع سقف از قبيل گچ، سيمان، آجر،‌ چوب و غيره قابل اجرا می‌باشد. دریچه خطی 30 درجه می‌تواند همراه با دمپرهای پشت دریچه‌ای موازی و متقابل سفارش گذاری شود. این دریچه در انواع مختلف رنگ‌های پودری الکترواستاتیک کوره‌ای تولید می‌گردد. رنگ پيش فرض اين دريچه‌ها، رنگ پودری الكترواستاتيک سفید (رال 9016) می‌باشد كه در صورت درخواست، امكان اعمال رنگ‌های ديگر، با اعلام رال رنگ مربوطه وجود دارد. لازم به ذکر است امکان ارائه دريچه به صورت اسيدشويی شده و بدون هيچ گونه پوشش رنگی به مشتری وجود دارد.

مواد مصرفی و جنس و ضخامت‌ها:

جنس پروفيل پره و قاب در اين دريچه عموما از پروفيل آلومينيوم با ضخامت 1.25 ميلی‌متر برای پره‌ها و 1.25 ميلی‌متر برای قاب می‌باشد.

پهنای قاب دريچه‌ها می‌توانند 3.3 سانتی‌متر يا 4.5 سانتی‌متر از پروفيل آلومينيوم و يا هر اندازه ديگر از جنس آهن سياه يا گالوانيزه باشد.

محدوديت‌های ابعادی ساخت:

بيشترين طول 250 سانتی‌متر
بيشترين عرض 150 سانتی‌متر
کمترين طول 15 سانتی‌متر
کمترين عرض 5 سانتی‌متر

تجهيزات جانبی:

دمپر پشت دريچه از جنس ورق گالوانيزه، موازي مدل PD
دمپر پشت دريچه از جنس پروفيل آلومينيوم، 7و8 مدل OD
دمپر كانال موتوري اتوماتيک، مدل MOSQPDTV

پوشش نهايي :

رنگ: رنگ پيش فرض اين دريچه‌ها، رنگ پودری الكترواستاتيک سفید (رال 9016) می‌باشد. كه در صورت درخواست امكان اعمال رنگ های ديگر، با اعلام رال رنگ مربوطه وجود دارد. لازم به ذکر است امکان ارائه دريچه به صورت اسيدشويی شده و بدون هيچ‌گونه پوشش رنگی به مشتری وجود دارد.

آنادايز: اين دريچه‌ها را می‌توان با پوشش آنادايز در صورت درخواست مشتری، ارائه داد.

گالوانيزه گرم: برای اين دريچه‌ها كاربرد ندارد.

پوشش طرح چوب: در صورت درخواست مشتری، امكان ارائه پوشش طرح چوب برای اين دريچه‌ها با ارسال نمونه پوشش مورد نظر، وجود دارد .

ملزومات نصب: به همراه اين دريچه 4 عدد پيچ مربوط به نصب به همراه گل پيچ جهت حفظ ظاهر شكيل دريچه‌ها ارائه می‌شود. (پيچ‌ها و گل پيچ‌ها به طور انحصاری مخصوص به دريچه‌های توليد موسسه فنی شاهرخی می‌باشند.)

مشخصات لازم جهت ثبت سفارش:
