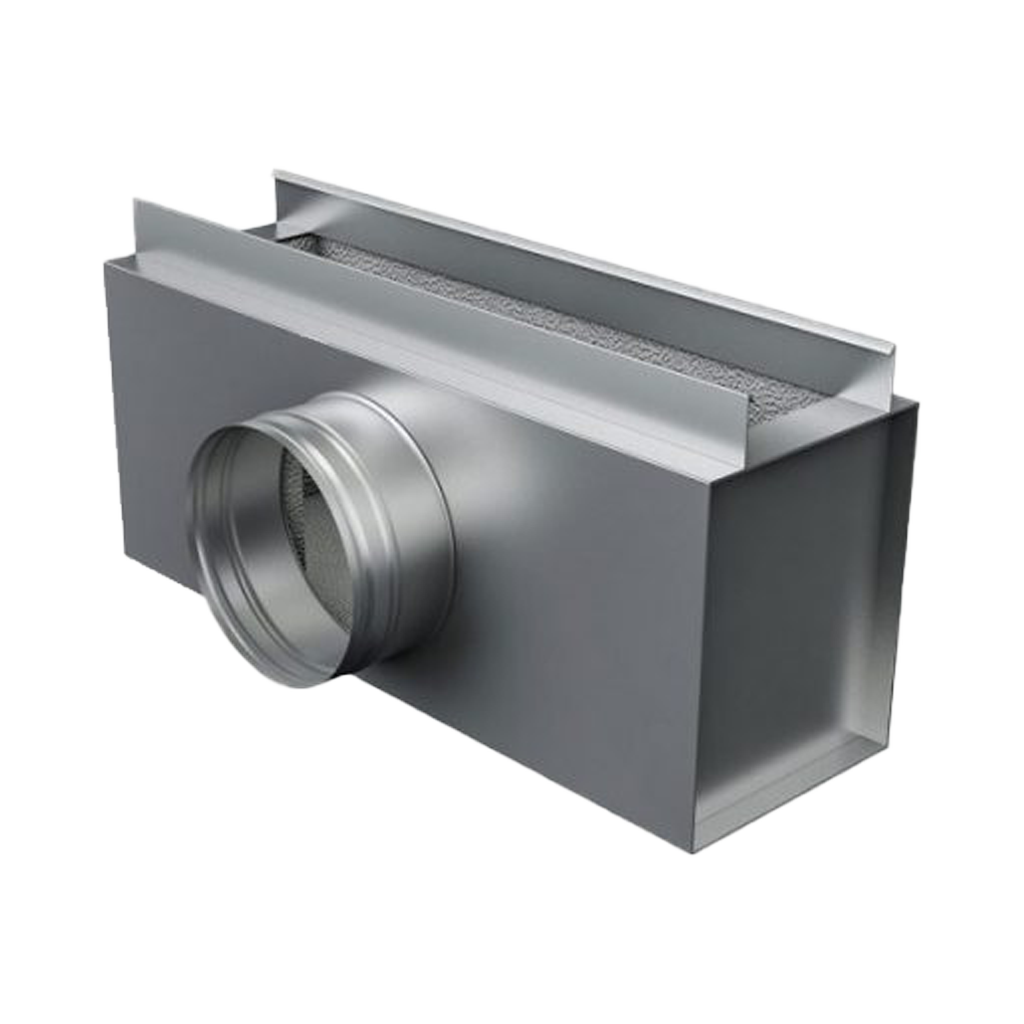

پلنیوم باکس با عایق پلی‌اورتان

استفاده از پلنیوم باکس، به‌منظور ایجاد اختلاط کافی هوا و توزیع یکسان هوا در طول، امری لازم و ضروری است. پلنیوم باکس‌ها در طول بالا، با ورودی‌های گرد به فواصل حداکثر 1/2 متر پشت دریچه‌ خطی نصب می‌شوند.

پلنیوم باکس‌ها که نوعی از دریچه توزیع هوا محسوب می شوند، تجهیزاتی هستند که با ضخامت‌های متفاوت ورق گالوانیزه تولید و پشت دریچه‌های خطی نصب می‌گردند. پلنیوم‌ها در حقیقت نقش واسطه را بین خط اصلی کانال هوای رفت، و دریچه‌های خطی را ایفا می‌کنند. خاصیت اصلی این ابزار، ایجاد فشار همگن و یکسان در تمام طول دریچه است، تا از تمام نقاط طول دریچه‌های خطی، مقدار یکسان هوا خارج و سرعت خروجی هوا در تمام طول دریچه خطی یکسان باشد.

معمولاً پلنیوم‌ها به‌صورت تکه‌های یک متری در طول خط موردنظر، برای نصب دریچه خطی در کنار هم قرار می‌گیرند و نحوه عملکرد آن به این صورت است که، دریچه طول قابل‌ تولید به‌ صورت یکپارچه روی آنها نصب می‌گردد. یکی دیگر از مزیت‌های استفاده از این محصول قابلیت نصب دریچه‌های خطی بدون استفاده از پیچ است.

ابعاد دهانه پلنیوم باکس‌ها با توجه به ابعاد پشت دریچه خطی اسلوت انتخاب می‌شوند.

تعداد و ابعاد طوقه ورودی هوا با توجه به حجم هوای عبوری از پلنیوم و طراحی هوادهی دریچه‌های خطی طراحی می‌شوند. لازم به ذکر است در شرایطی که احتمال ایجاد تقطیر و تعریق رطوبت هوا روی سطح پلنیوم وجود داشته باشد، باید از عایق‌های حرارتی در پلنیوم باکس‌ها استفاده گردد.

عایق‌کاری و نصب پلنیوم باکس

در موسسه فنی شاهرخی جهت عایق کردن پلنیوم باکس از عایق‌های متفاوتی مانند عایق‌های پلی‌اورتان، فوم‌های الاستومری، فوم‌های متالایز و … استفاده می‌شود.

محتمل‌ترین مکان جهت ایجاد تقطیر، وجه روبروی ورودی هوا است؛ اما تنها عایق‌بندی این وجه کافی نیست؛ چون با توجه به دمای هوای تهویه شده و دمای زیر سقف (محل نصب پلنیوم)، احتمال ایجاد تقطیر در تمام وجوه پلنیوم وجود دارد.

عایق‌کاری پلنیوم معمولاً از داخل، توسط عایق‌های روکش‌دار (جهت عدم تماس عایق با هوای عبوری) عایق‌بندی می‌شوند. با توجه به وجود محدودیت جهت ضخامت عایق نصب‌شده داخل پلنیوم، در مناطقی که میزان رطوبت هوا بسیار زیاد است، عایق‌کاری روی آن انجام می‌شود .

شایان‌ ذکر است نصب دمپر صنعتی و پلنیوم باکس‌ها به روش‌های متفاوتی قابل انجام است؛ نصب پلنیوم باکس:

• نصب روی شاسی فلزی
• نصب روی سازه سقف‌های کاذب خشک (کناف و…)
• نصب توسط ساپورت‌گیری از سقف (گوشواره جهت اتصال رادهای ساپورت‌گیری در هنگام تولید در کارخانه قابل‌نصب است.)

اطلاعات فنی:

محل نصب: پشت انواع دریچه

جنس: گالوانیزه
